0402 / 0603 / 0805 / 1206

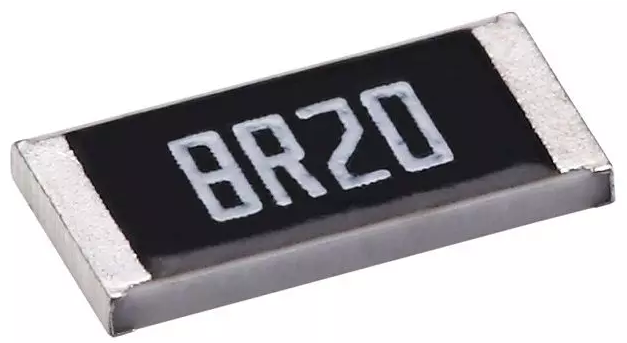

氮化钽薄膜精密贴片电阻 - TAR 系列文件下载

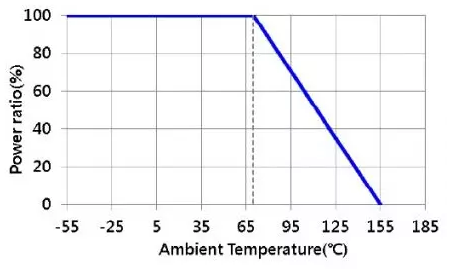

降额曲线
氮化钽电阻膜形成不透水的五氧化二钽阻隔层，可在 85 °C /85% 相对湿度下经受数千次偏压湿度测试，这种精密稳健的性能是需要长期精密电阻的广泛应用的理想选择稳定性、可靠性和关键环境。TaN 薄膜电阻器适用于您的高级设计。
特征
氮化钽薄膜电阻器在潮湿环境中的高稳定性
AEC-Q200 合规性
公差低至 ±0.05%
极低的 TCR，低至 ±10PPM/C
电阻值从 10 ohm 到 1M ohm
高硫应用的特殊材料、设计和加工
经测试证明对湿度、湿气和硫的免疫
应用
汽车
医疗器材
测试/测量设备
自动设备控制器
转换器
通讯设备
建造

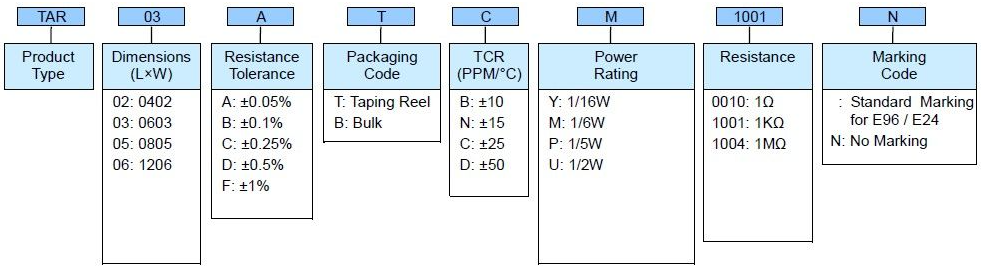

零件编号
标准电气规格
| 类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。工作电压 | 最大限度。过载电压 | 电阻范围 | TCR (PPM/°C) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| ±0.05% | ±0.1% | ±0.25% | ±0.5% | ±1% | ||||||
| 焦油02 (0402) | 1/16W | -55 ~ +155°C | 50V | 100V | 40Ω - 35KΩ | ±10 ±15 ±25 ±50 | ||||
| 焦油03 (0603) | 1/6W | -55 ~ +155°C | 75V | 150V | 40Ω - 130KΩ | ±10 ±15 ±25 ±50 | ||||
| 焦油05 (0805) | 1 / 5W | -55 ~ +155°C | 100V | 200V | 10Ω - 350KΩ | ±10 ±15 ±25 ±50 | ||||
| 焦油06 (1206) | 1/2W | -55 ~ +155°C | 200V | 400V | 1Ω - 1MΩ | ±10 ±15 ±25 ±50 | ||||
工作电压=√(P*R) 或 Max. 上面列出的工作电压，以较低者为准。
过载电压=2.5*√(P*R) 或 Max. 上面列出的过载电压，以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
