共模电感和差模电感之间的差异

什么是电感

电感是闭合电路的一个属性，这意味着当通过闭合电路的电流发生变化时，出现一个电动势来抵抗电流的变化。这种类型的电感被称为自感，是闭合电路本身的一种特性。假设一个闭合电路中的电流发生变化，另一个闭合回路中的感应产生电动势，这种电感称为互感。

电感在方程中表示为u＝Ldi/Dt；

其中，u是电动势，L是电感，i是电流，t是时间。

电感对交流电有阻断作用。当交流电的频率恒定时，电感越大，对交流电的电阻就越大。电感越小，电阻就越小。此外，在一定的电感量下，交流电的频率越高，电感对交流电的电阻就越大。频率越低，电感对交流电的电阻就越小。也就是说，电感具有防止AC电力通过并允许DC电力通过的特性。

理想的电感器是一种纯电感器，它没有允许交流功率通过的电容，没有允许直流功率通过的电阻，并且没有损耗。因此，无论其电感如何，它都可以完全阻止交流电通过。

但是没有这样的电感。正是因为如此，电感才得以应用。我们可以在整流电路中使用电感器，因为为了获得强大的直流电源，我们必须使用整流电路将交流电转换为我们需要的直流电。而且因为整流后的直流电不是纯直流电，它含有大量的交流分量，这是我们不想要的。因此，我们可以在整流电路中串联电感。整流后的直流电流通过电感后，交流分量大大减少。直流分量可以通过电感器的电阻传输到负责的分量。

由此可以看出，交流电流通过电感后，振幅减小，振幅减小的部分没有去任何地方，而是停止，没有任何变化。

由于成本原因，电感器不能制造得很大，因此它们阻挡交流电源的能力也受到限制。电感器输出的直流电仍然有一些交流分量，这是我们不想要的。对于这部分交流分量，我们可以在电感的输出电路上连接一个更大的电容器，利用电容器的特性隔离直流并通过交流，我们可以过滤掉不需要的通信分量。

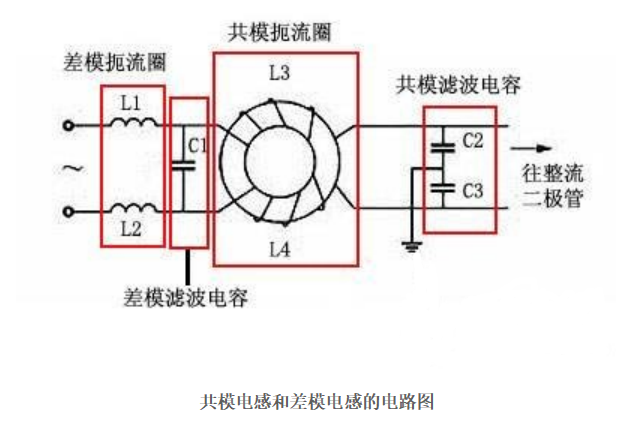

共模电感和差模电感之间的差异

1.干扰电磁场在线路之间产生差模电流，对负载造成干扰，称为差模干扰；干扰电磁场在线路和地面之间产生共模电流，在负载上产生差模电压并引起干扰，即共模接地回路干扰。

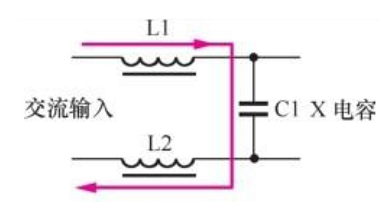

2.用于抑制共模干扰的滤波电感称为共模电感；用于抑制差模干扰的滤波电感称为差模电感。

3.共模电感为双线双向；差模电感是单向的。

4.共模电感器是绕在同一铁芯上的两组线圈，线圈数相等，线径相等，绕组方向相反；差模电感器是缠绕在铁芯上的线圈。

5.共模是指两个绕组连接到中性线和火线上，两个绕组同时进出，滤除共模信号；差模是一种滤波电感，其绕组分别连接到中性线和火线，只能滤除差模干扰。

6.共模信号：零线上和火线上的两个相同信号耦合形成电路；差模信号：与有用信号是同一电路

7.共模电感器的特点是，由于同一铁芯上两组线圈的绕组方向相反，铁芯不怕饱和。市场上最常用的磁芯材料是高导电性铁氧体材料。

差模电感的特点是它在大电流情况下的应用。由于线圈缠绕在铁芯上，当流入线圈的电流增加时，线圈中的铁芯将饱和。因此，市场上最常用的铁芯材料是金属粉末铁芯材料。特别是铁粉芯材（由于价格低廉）。
