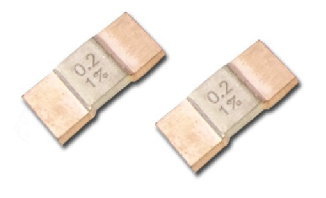

分流器电阻与分流电阻器的基本概念
分流器电阻（Shunt Resistor）是一种用于测量电流的精密电阻元件，其核心作用是将大电流按比例分流，从而在低电压下实现对电流的精确检测。分流电阻器通常由低温度系数、高稳定性的材料制成，如锰铜合金，以确保在大电流通过时仍能保持阻值稳定。
工作原理简述
当电流流过分流器电阻时，根据欧姆定律（V = I × R），会在其两端产生一个与电流成正比的小电压信号。该电压信号被接入高精度电压表或数据采集系统，通过计算即可得出实际电流值。因此，分流器常用于安培表、电力监控系统和电池管理系统中。
交流与直流环境下的性能差异
1. 直流应用特点：
- 分流器在直流电路中表现最为稳定，因无感抗和容抗影响，阻值变化小。
- 适用于电动汽车电池监测、工业电源控制等需高精度直流电流测量的场景。
- 温度漂移是主要误差来源，需选用低温度系数材料。
2. 交流应用挑战：
- 在交流电路中，分流器的寄生电感和分布电容会引入相位偏移和频率响应误差。
- 高频交流信号下，集肤效应导致电流集中在导体表面，使有效电阻增大，影响测量精度。
- 为减少误差，交流用分流器需采用特殊结构设计（如扁平带状、多层绕制）并进行频率补偿。
选型建议
选择分流器时应综合考虑：额定电流、功耗、温度系数、频率响应范围及封装形式。对于交流应用，推荐使用高频优化型分流器，并配合滤波电路降低噪声干扰。
