大功率电阻与大功率贴片电阻的功率识别方法详解
在电子设备设计和电路调试中，正确识别大功率电阻及大功率贴片电阻的额定功率至关重要。错误选型可能导致元件过热、烧毁甚至引发安全事故。本文将从标识方法、外观特征、数据手册查阅等多个维度，系统解析如何准确识别大功率电阻与贴片电阻的功率等级。
1. 通过外观标识识别功率等级

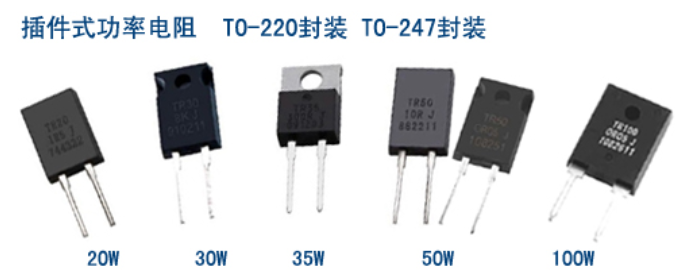

大多数大功率电阻（如金属膜、线绕电阻）会在外壳上直接标注功率值，常见标识包括：
- "5W"、"10W"、"25W" 等字样，表示额定功率。
- 使用颜色编码或符号标记，如红色环代表5W，蓝色环代表10W（部分品牌采用）。
- 部分型号会标示“P=5W”、“Rated Power: 10W”等说明。
2. 通过尺寸大小判断功率
大功率电阻通常体积较大，这是为了增加散热面积。一般规律如下：
- 直径越大，功率越高。例如：Φ6mm 电阻多为1W；Φ10mm 可达5W~10W。
- 长度越长，散热能力越强，适合更高功率应用。
- 大功率贴片电阻（如SMD 2512、3724封装）虽小，但可通过封装尺寸推断功率。例如：2512（2.5×1.2mm）封装通常支持1/4W～1W；3724（3.7×2.4mm）可达3W。
3. 查阅产品规格书（Datasheet）
最准确的方式是查阅制造商提供的技术文档。在规格书中可找到：
- 额定功率（Power Rating）
- 最大工作温度范围
- 环境温度下的降额曲线（Derating Curve）
- 热阻（Thermal Resistance）参数

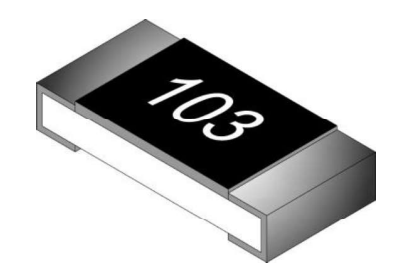

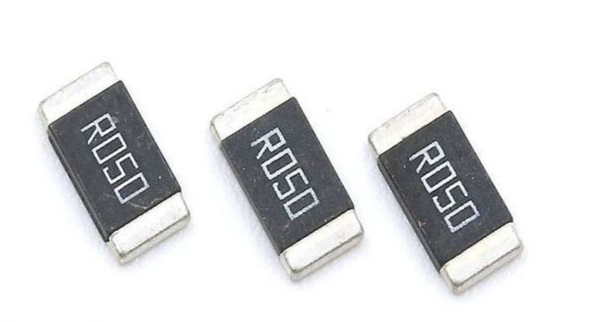

4. 识别贴片电阻的功率标识方式
大功率贴片电阻常采用以下方式标注：
- 直接印有“1W”、“3W”等字样。
- 使用数字代码，如“100”表示100mW，“1K”表示1kΩ，需结合封装查表确认功率。
- 部分厂商使用“PWR”或“W”符号标注，如“PWR 2W”。
5. 实际应用中的注意事项
即使电阻标注了功率，也需注意：
- 环境温度过高时应降额使用（如85℃以上需降额至70%~80%）。
- 安装方式影响散热：焊接在PCB上的贴片电阻比独立安装的散热差。
- 避免长时间过载运行，防止热积累导致性能下降或失效。
