贴片电阻与贴片二极管的识别与选型指南
在电子工程实践中，准确识别贴片元件是确保电路稳定运行的关键。本文将从外观、参数、测试方法等多个维度，系统讲解如何有效区分贴片电阻与贴片二极管。
1. 外观特征对比

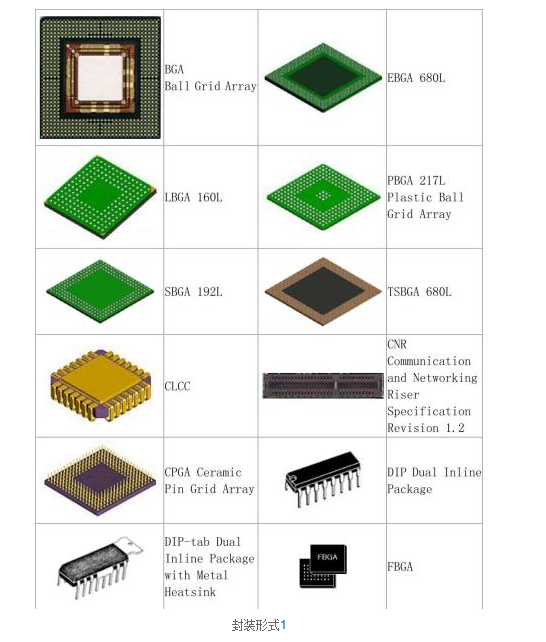

虽然两者尺寸相近（如0805、1206封装），但关键在于标识：

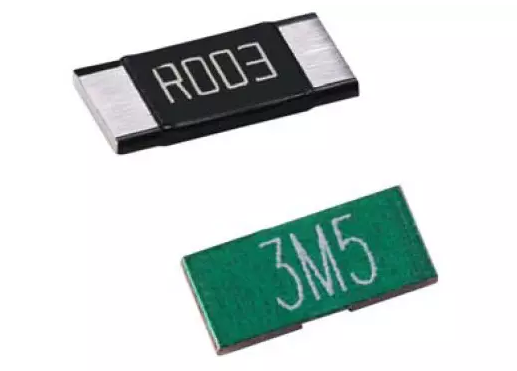

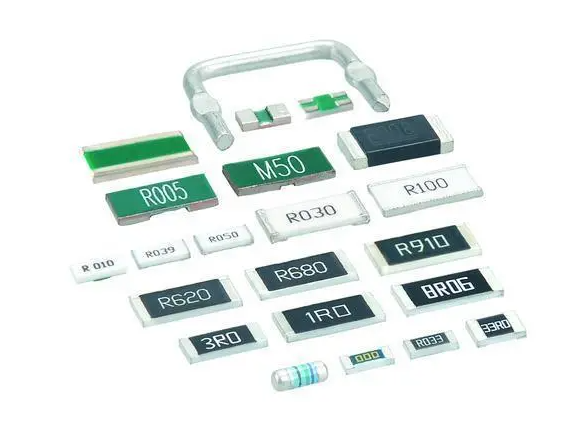

- 贴片电阻：一般仅标有阻值代码（如“103”表示10kΩ），无极性标记。
- 贴片二极管：一端有明显的色带或刻线，代表阴极；部分型号还带有“K”、“-”或箭头符号。
2. 参数解读技巧
了解元件编码规则有助于快速判断：
- 电阻编码：“103” = 10 × 10³ Ω = 10,000 Ω = 10kΩ；“472” = 4.7kΩ。
- 二极管编码：如“1N4148”为通用开关二极管，“MBR1630”为肖特基二极管，需查阅数据手册确认。
3. 实测验证方法
推荐使用数字万用表进行如下测试：
- 将表笔接触元件两端，记录读数。
- 若两方向均显示低阻值（接近0Ω），可能是短路或误判。
- 若一个方向导通（约0.2–0.7V），另一方向显示无穷大，则为二极管。
- 若始终显示高阻值且无变化，则为电阻。
4. 常见误区与注意事项
新手常犯错误包括：
- 误将贴片二极管当作电阻替换，导致电路无法工作。
- 忽略极性安装，使二极管反向击穿。
- 未注意功率额定值，造成过热损坏。
5. 设计建议
在PCB布局中，应合理规划贴片元件位置，避免混淆。建议使用丝印标注元件类型（如“R”代表电阻，“D”代表二极管），并配合物料清单（BOM）管理。
