低电阻合金的制造工艺与典型应用场景分析
低电阻合金因其出色的导电性、热稳定性和机械强度，在精密电子、新能源及高端制造领域扮演着重要角色。其制造过程涉及精密轧制、热处理、表面镀层等多个环节，直接影响最终产品的性能表现。
1. 核心制造工艺流程
典型的低电阻合金生产流程包括：
① 原料熔炼：选用高纯度铜、镍、锰等金属原料，保证成分均匀；
② 热轧与冷轧：通过多道次轧制形成薄板，控制厚度公差至±0.01mm；
③ 退火处理：消除内应力，改善延展性与电阻稳定性；
④ 表面处理：镀锡或镀镍，增强抗氧化能力，便于焊接。
2. 典型应用场景
2.1 电力电子器件中的电流采样

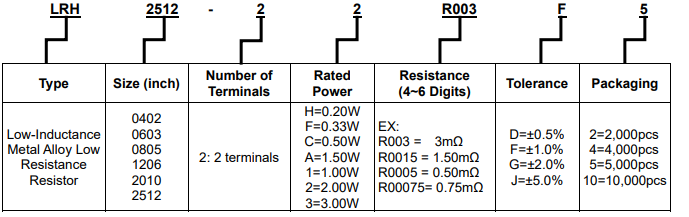

在IGBT模块、DC-DC转换器中，低电阻合金被用作电流传感器的核心部件，配合放大电路实现毫伏级电压信号采集，响应速度可达微秒级。
2.2 高功率电源系统
在数据中心、通信基站等高密度供电系统中，使用低电阻合金制成的大电流母排或分流器，有效降低能量损耗，提升系统效率。
2.3 医疗设备与科研仪器
如心电图仪、质谱仪等精密仪器，依赖低电阻合金实现微弱电流信号的高保真采集，确保数据准确。
3. 性能参数对比
| 参数 | 标准锰铜合金 | 镍铬合金 |
|---|---|---|
| 电阻率（μΩ·cm） | 48–52 | 60–70 |
| 温度系数（ppm/°C） | ±20 | ±50 |
| 最大工作温度（°C） | 150 | 200 |
从上表可见，虽然镍铬合金电阻率更高，但其温度系数较大，适用于非精密场合；而锰铜合金更适合高精度测量场景。
