如何快速分辨大功率贴片电阻的功率值？实用技巧全解析
在现代电子产品中，大功率贴片电阻广泛应用于电源管理、电机驱动、LED恒流等高电流场景。由于其体积小、集成度高，初学者常难以判断其功率等级。本文提供一套实用技巧，帮助工程师快速准确识别大功率贴片电阻的功率值。
1. 依据封装尺寸推断功率
贴片电阻的封装尺寸是判断功率的核心依据。以下是常见封装与功率对照表：
| 封装代号 | 尺寸（mm） | 典型功率 |
|---|---|---|
| 0805 | 2.0×1.25 | 1/8W ~ 1/4W |
| 1206 | 3.2×1.6 | 1/4W ~ 1/2W |
| 1210 | 3.2×2.5 | 1/2W ~ 1W |

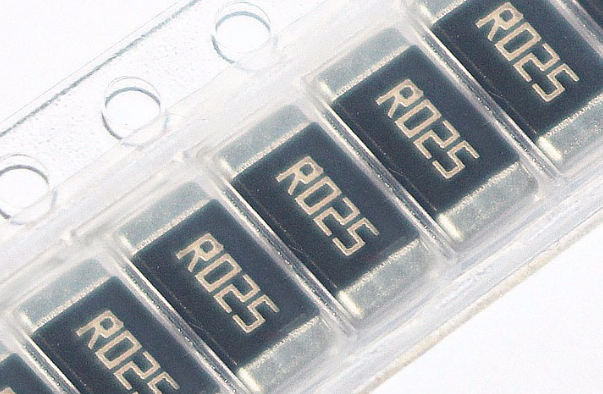

| 2512 | 6.4×3.2 | 1W ~ 3W |
| 3724 | 9.4×6.1 | 3W ~ 5W |
注意：不同品牌可能略有差异，建议以官方资料为准。
2. 观察表面印刷字符
许多大功率贴片电阻会在表面印刷功率信息，常见形式包括：
- 直接写“1W”、“3W”、“5W”。
- 使用字母缩写：“P”、“PW”、“W”等，如“P2W”表示2瓦。
- 结合阻值代码，如“100”代表10Ω，若标注“100 3W”，则为3瓦特。
3. 使用在线查询工具或数据库
推荐使用以下工具辅助识别：
- Resistor Calculator（如Digi-Key、Mouser官网的搜索工具）
- 输入封装尺寸+阻值，系统自动匹配功率等级。
- 扫描二维码获取产品详情（部分新型贴片电阻带有NFC标签）。
4. 借助显微镜或放大镜观察细节
对于微小贴片电阻（如2512以下），肉眼难以看清标识。此时可：
- 使用10倍以上放大镜或工业显微镜。
- 拍照后放大查看印刷内容。
- 对比同一批次已知功率的电阻进行分析。
5. 实测法验证功率（进阶）
若无法确定功率，可进行安全测试：
- 在低电压下逐步加电，测量温升。
- 当温度上升超过环境温度30℃时，接近额定功率极限。
- 建议使用红外测温仪实时监控。
