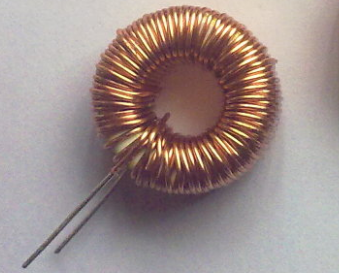

环形线圈绕线电感的性能优化核心要素
在现代电子设备中，环形线圈绕线电感因其高效率、低电磁干扰特性而备受青睐。要充分发挥其潜力，必须从材料、结构、工艺等多个维度进行综合优化。
1. 磁芯材料的选择策略
不同磁芯材料决定电感的频率响应与饱和特性：
- 铁氧体（MnZn）：适用于100kHz~1MHz范围，适合电源滤波与变压器应用。
- Nickel-Zinc（NiZn）：高频性能优异，用于10MHz以上射频电路。
- 非晶合金：低损耗、高磁导率，适用于大功率变换器。
2. 绕线方式对电感性能的影响
绕线方式直接影响电感的分布参数与品质因数（Q值）。
- 单层密绕：适用于低频小功率场合，电感量稳定，但高频寄生电容较大。
- 分段绕法（Interleaved Winding）：将初级与次级线圈交替绕制，有效降低漏感和共模噪声。
- 多股绞线绕制：减小趋肤效应，提升高频下的导通效率。
高精度绕制工艺实践指南
为实现高性能电感，需建立标准化的绕制流程。
1. 使用自动绕线机提升一致性
手动绕制存在人为误差，建议使用数控绕线机（如CNC绕线机）设定转速、圈数、张力等参数，确保每批次产品的一致性。
2. 增强绝缘保护措施
- 在线圈外层包裹聚酰亚胺薄膜或玻璃纤维带，防止匝间短路。
- 绕制完成后进行耐压测试（如1500V AC/1min），确保电气安全。
3. 电感量与品质因数测量
使用LCR电桥在标准频率（如100kHz）下测量电感量与Q值。理想情况下，Q值应高于50（视应用场景而定）。
应用场景中的定制化设计建议
根据不同用途，可对环形线圈电感进行针对性优化：
1. 开关电源（SMPS）用电感
- 优先选用低直流电阻（DCR）的铜线，减少导通损耗。
- 增加磁芯气隙以防止磁饱和，延长使用寿命。
2. 射频滤波电感
- 采用多股细绞线，降低高频损耗。
- 表面镀银处理，进一步提升高频导电性。
3. 工业电机驱动电感
- 加强机械固定结构，避免振动引起的线圈移位。
- 选用耐高温绝缘材料（如F级或H级），适应恶劣工况。
综上所述，环形线圈绕线电感的性能不仅取决于材料本身，更依赖于精密的绕制工艺与系统化的设计思维。掌握上述技巧，可显著提升产品的可靠性与市场竞争力。
