采样电阻的基本概念
采样电阻，又称分流电阻（Shunt Resistor），是一种用于测量电流的精密电阻元件。其核心作用是通过将大电流转换为可测量的小电压信号，实现对电流的间接检测。在电力电子、工业控制、智能电网和新能源系统中，采样电阻扮演着不可或缺的角色。
采样电阻的采样原理
根据欧姆定律 V = I × R，当电流流经采样电阻时，会在其两端产生与电流成正比的电压降。该电压信号被高精度运算放大器或ADC（模数转换器）采集，从而实现对原始电流的精确测量。例如：若采样电阻为10mΩ，流过10A电流，则两端电压为0.1V，此电压即可作为反馈信号输入至控制系统。

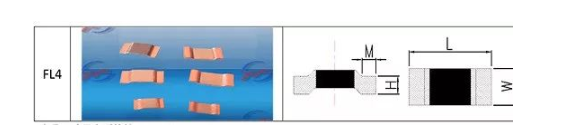

采样电阻的关键特性
- 低阻值设计：通常在1mΩ ~ 100mΩ之间，以减少功率损耗和发热。
- 高精度与温度稳定性：采用合金材料（如康铜、锰铜）制造，确保阻值随温度变化小。
- 耐大电流能力：需具备足够的散热结构，防止过热损坏。
- 低寄生电感与电容：避免高频信号失真，适用于开关电源等高频场景。
典型应用场景
1. 开关电源（SMPS）：实时监测输出电流，实现过流保护与恒流控制。
2. 电池管理系统（BMS）：精准测量充放电电流，保障电池安全与寿命。
3. 电机驱动器：反馈电流信息，用于矢量控制与转矩调节。
4. 智能电表与能源监控系统：实现高精度电能计量。
注意事项与选型建议
1. 根据最大工作电流选择合适阻值，避免压降过大影响系统效率。
2. 优先选用低温漂、高精度（如±1%或更优）产品。
3. 考虑安装方式（如表面贴装或通孔封装）与散热条件。
4. 配合差分放大器使用，可有效抑制共模噪声，提高信噪比。
