插件电阻与卧插式电阻概述
插件电阻（Through-Hole Resistors）是电子电路中常见的被动元件之一，广泛应用于各种模拟与数字电路中。根据安装方式的不同，插件电阻可分为直插式（立插）和卧插式（平插）。其中，卧插式电阻因其独特的布局优势，在空间受限的PCB设计中备受青睐。
一、什么是卧插式插件电阻？
卧插式插件电阻，又称“平插电阻”或“卧式电阻”，是指其引脚以水平方向插入PCB焊盘的电阻元件。相比传统立插式电阻，卧插式在板面占用面积更小，有助于实现高密度布线，特别适用于小型化电子产品如智能手表、蓝牙模块等。
二、卧插式电阻的优势分析
- 节省空间： 卧插式电阻高度较低，适合紧凑型电路板设计。
- 稳定性好： 引脚与焊盘接触面积大，机械强度更高，抗振动性能优于部分立插元件。
- 便于自动化生产： 卧插式电阻在SMT/THM混合工艺中可配合贴片机进行高效装配。
- 散热性能佳： 基于其扁平结构，有利于热量向周围扩散。
三、常见应用场景
卧插式插件电阻常见于以下领域：
- 消费类电子产品：如无线耳机、智能手环、遥控器等。
- 工业控制设备：用于信号调理、限流保护等。
- 通信模块：在射频前端电路中作为偏置电阻使用。
- 电源管理电路：用于稳压反馈网络中的分压电阻。
四、如何识别卧插式插件电阻图片？

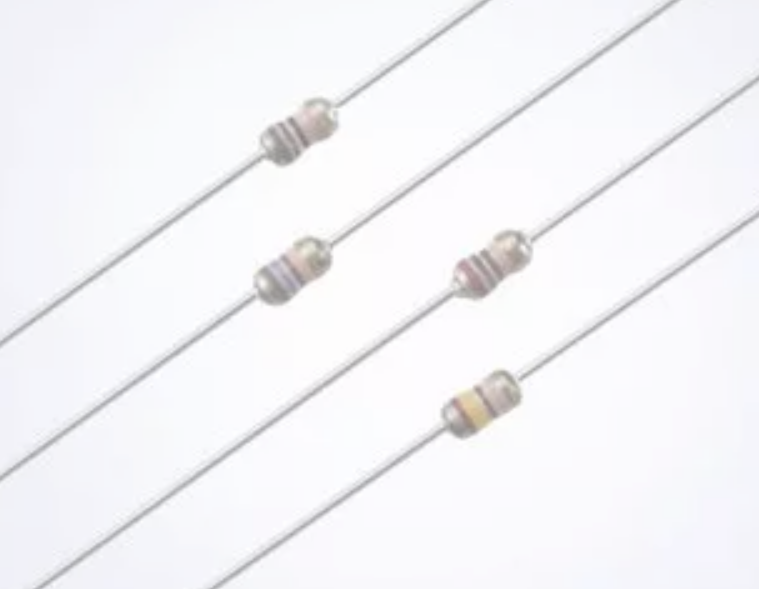

在实物或图纸中，卧插式插件电阻通常呈现为：
- 电阻本体呈长方体或矩形，表面有彩色色环或数字标识。
- 两个引脚从电阻两端平行伸出，水平插入电路板。
- 焊接后，电阻整体贴近板面，无明显垂直突出。
可通过搜索引擎输入“卧插式插件电阻图片”、“through-hole resistor horizontal mount”等关键词获取高清实物图与工程示意图。
