全面解析精密电阻的选型标准与使用要点
随着电子设备向小型化、智能化发展，对元器件性能的要求日益提高。正确识别并选用精密电阻，已成为工程师提升系统可靠性的关键步骤。
1. 材料决定性能上限
精密电阻主要采用以下三种材料：
• 金属膜电阻：具有良好的温度稳定性和低噪声，适用于大多数精密应用。
• 金属箔电阻：目前精度最高（可达±0.005%），温度系数极低（<1 ppm/°C），常用于高端仪表和校准设备。
• 陶瓷电阻：耐高温、抗冲击，适合恶劣环境，但成本较高。
2. 封装形式与散热能力
精密电阻的封装不仅影响安装方式，还关系到热管理。常见的封装包括：
• SMD（贴片）：如0805、0603尺寸，适合高密度电路板，但需注意热应力影响。

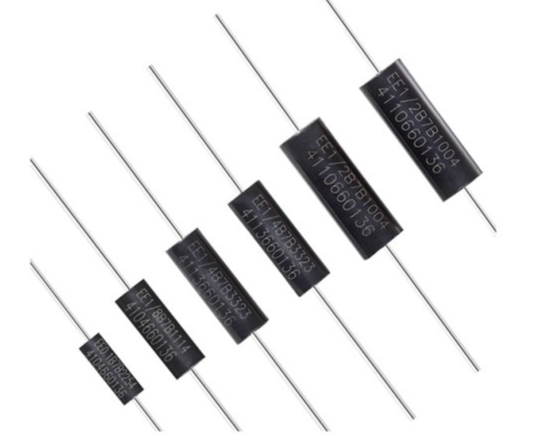

• 通孔封装：如axial lead，便于手工焊接与维修，散热性优于SMD。
• 特殊封装：如带散热片或屏蔽外壳的型号，适用于大功率精密电路。
3. 关键参数解读
| 参数 | 精密电阻典型值 | 普通电阻典型值 |
|---|---|---|
| 容差（Tolerance） | ±0.05% ~ ±0.1% | ±5% ~ ±10% |
| 温度系数（TCR） | ±2 ppm/°C ~ ±10 ppm/°C | ±100 ppm/°C ~ ±200 ppm/°C |
| 额定功率 | 1/4W ~ 1W | 1/4W ~ 1/2W |
| 噪声水平 | 极低（<1 μV/√Hz） | 较高 |
4. 实际选型流程建议
- 明确电路对精度的需求（如是否用于反馈环路、采样基准等）。
- 评估工作环境温度范围，选择TCR合适的型号。
- 考虑长期稳定性要求，避免因老化导致系统误差累积。
- 检查是否需要抗电磁干扰（EMI）或防潮处理。
- 参考厂商数据手册，验证产品是否通过相关认证（如AEC-Q200、ISO 9001）。
5. 常见误区提醒
• 误以为“小体积=高精度”——事实上，微型化可能牺牲散热与稳定性。
• 忽视焊接工艺对精密电阻的影响——不当焊接可能导致内部结构损伤，引发阻值漂移。
• 混淆“精密”与“贵”——并非所有高价电阻都是精密型，需看具体规格书。
