采样电阻采样原理详解

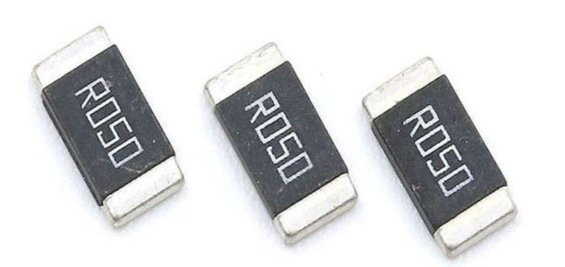

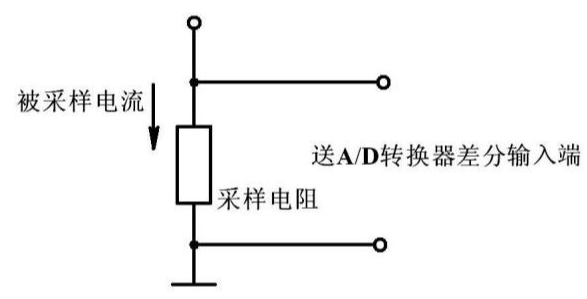

采样电阻的核心在于“电流→电压”的转换机制。当待测电流流经采样电阻时，其产生的电压降即为采样信号。这一过程依赖于精确的阻值与稳定的电气性能，是实现高精度电流检测的基础。
关键物理基础：欧姆定律的应用
根据欧姆定律 V = I × R，只要已知电阻值R，测量其两端电压V，即可反推出电流I。因此，采样电阻的精度直接决定了整个电流测量系统的准确性。例如，在一个500A的直流母线系统中，若使用5mΩ采样电阻，理论压降为2.5V，这需要高精度电压采集电路支持。
采样电路的组成与信号调理
典型的采样电路包括：
• 采样电阻（主元件）
• 差分放大器（如INA186）
• ADC（如STM32内置12位ADC）
• 微控制器（处理数据并执行控制逻辑）
差分放大器的作用是提取采样电阻两端的微小电压差，同时抑制共模干扰，提升抗噪声能力。对于高频应用，还需考虑布局布线中的地环路与电磁干扰问题。
影响采样精度的主要因素
- 电阻温漂（TCR）：温度变化会导致阻值漂移，影响测量一致性。
- 非线性误差：大电流下可能因自热效应导致阻值变化。
- 寄生参数：引线电感和分布电容在高频开关环境中引入相位延迟。
- 接触电阻与焊接质量：连接不良会引入额外误差。
优化设计策略
1. 选用低温度系数材料：如锰铜合金，温度系数可低于±20ppm/℃。
2. 采用四端子（Kelvin）连接法：将电流端与电压检测端分离，消除引线电阻影响。
3. 合理布局与散热设计：避免局部过热，保持温度均匀。
4. 使用数字校准算法：通过软件补偿温漂与非线性误差，提升整体精度。
未来发展趋势
随着智能设备对能效与安全要求的提升，采样电阻正朝着更高精度、更小体积、更强集成度方向发展。例如，基于MEMS技术的微型采样电阻、集成式电流传感器（如TI AFE5400）正在逐步替代传统分立方案，实现更高系统级性能。
