0402 / 0603 / 0805 / 1206 / 2010 / 2512
耐腐蚀薄膜精密贴片电阻-PR系列文件下载

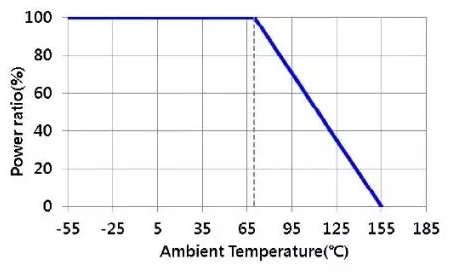

降额曲线
薄膜钝化镍铬精密电阻器，尺寸从 0402 到 2512，紧容差 0.1% 低 TCR 15ppm-50 ppm，1-1.5Mohm 电阻范围，适用于关键环境设计。如今，越来越多的设计要求在飞机、军事或关键设备中使用高度可靠的精密电阻器，这些电阻器对湿度、酸敏感。NiCr电阻器的缺点是抗湿和抗酸能力较低。为了克服这个缺点，NiCr 上的额外钝化可以承受湿度和酸性薄膜电阻器，可以通过非常严格的测试条件。PR 系列，TaN 电阻器的替代品，交货速度极快，成本具有竞争力。
特征
长期使用寿命稳定性并证明了防腐蚀要求。
防酸防潮专用钝化镍铬膜。
公差低至 ±0.1%。
极低的 TCR，低至 ±15 PPM/°C。
电阻范围宽10ohm~1.5Mega ohm。
应用
高端电脑
工业设备
自动设备控制器
医疗器材
电信设备
高端多媒体电子
户外电子应用

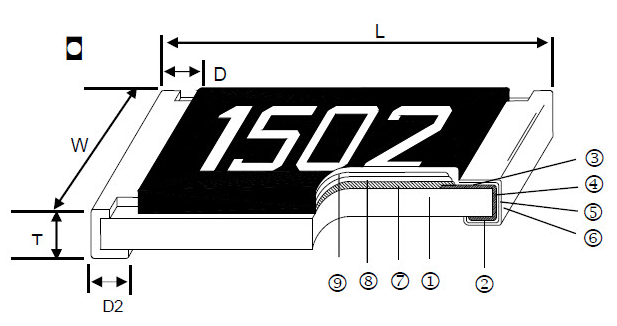

建造

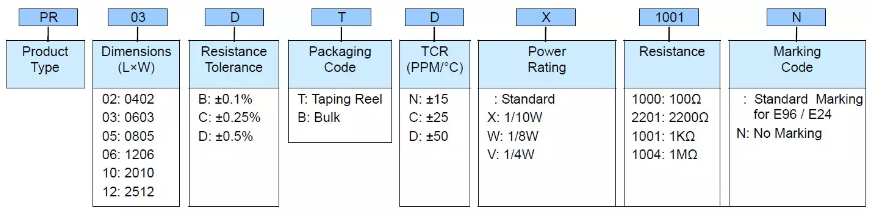

零件编号
标准电气规格
| 类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。工作电压 | 最大限度。过载电压 | 电阻范围 | TCR (PPM/°C) | ||
|---|---|---|---|---|---|---|---|---|
| ±0.1% | ±0.25% | ±0.5% | ||||||
| PR02 (0402) | 1/16W | -55 ~ +155°C | 25V | 50V | 49.9Ω - 12KΩ | ±15 | ||
| 24.9Ω - 24.9KΩ | ±25 ±50 | |||||||
| PR03 (0603) | 1/16W | -55 ~ +155°C | 50V | 100V | 24.9Ω - 332KΩ | ±15 ±25 ±50 | ||
| PR05 (0805) | 1/10W | -55 ~ +155°C | 100V | 200V | 10Ω – 1MΩ | ±15 ±25 ±50 | ||
| PR06 (1206) | 1/8W | -55 ~ +155°C | 150V | 300V | 10Ω – 1MΩ | ±15 ±25 ±50 | ||
| PR10 (2010) | 1/4W | -55 ~ +155°C | 150V | 300V | 24.9Ω - 1MΩ | ±15 | ||
| 10Ω – 1.5MΩ | ±25 ±50 | |||||||
| PR12 (2512) | 1/2W | -55 ~ +155°C | 150V | 300V | 24.9Ω - 1MΩ | ±15 | ||
| 10Ω – 1.5MΩ | ±25 ±50 | |||||||
