1206 / 2512

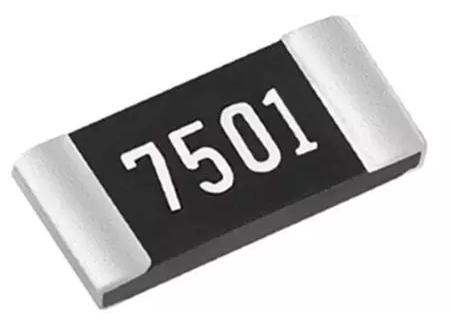

氮化铝薄膜精密贴片电阻 - ARN 系列文件下载

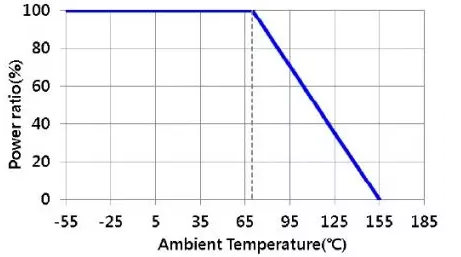

降额曲线
ARN 系列片式电阻器设计在高导热氮化铝基板上，具有扩大的背面端子以降低热阻。与任何大功率片式电阻器一样，都具有良好的散热能力，以提高器件的整体性能。薄膜先进工艺，确保严格规格和高可靠性。
特征
高导热氮化铝基板
额定功率高达 6.0W
电阻 50Ω ~ 30.1KΩ
电阻容差为 ± 0.1%
TCR 至 ± 25ppm/°C
应用
电源
电源开关
制动系统
建造

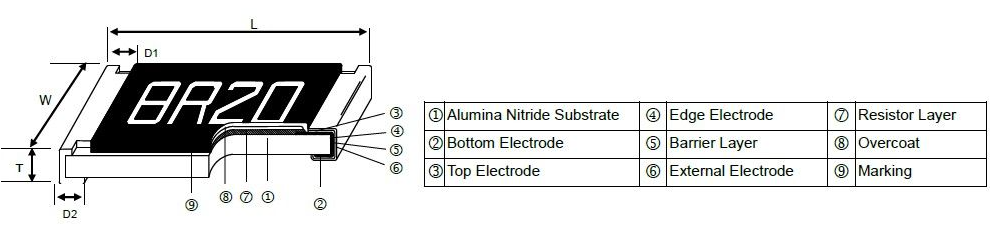

零件编号
标准电气规格
| 类型 | 70°C 时的额定功率 | 工作温度 范围 | 最大限度。工作电压 | 最大限度。过载电压 | 电阻范围 | TCR (PPM/°C) | |||
|---|---|---|---|---|---|---|---|---|---|
| ±0.1% | ±0.25% | ±0.5% | ±1% | ||||||
| ARN03 (0603) | 1/2W (1) | -55 ~ +155°C | 75V | 150V | 50Ω – 30.1KΩ | ±25 ±50 | |||
| ARN05 (0805) | 1W (1) | -55 ~ +155°C | 100V | 200V | 50Ω – 30.1KΩ | ±25 ±50 | |||
| ARN06 (1206) | 2W (1) | -55 ~ +155°C | 100V | 200V | 50Ω – 30.1KΩ | ±25 ±50 | |||
| ARN12 (2512) | 6W (1) | -55 ~ +155°C | 100V | 200V | 50Ω - 30.1KΩ | ±25 ±50 | |||
(1)取决于用户安装的组件。
工作电压=√(P*R) 或 Max. 上面列出的工作电压，以较低者为准。
☑ Viking 能够根据客户的要求制造可选规格。
